รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อผลิตภัณฑ์: | สวิตช์ออปติคัลของ SM | ความยาวคลื่น: | SM 1260 ~ 1650nm |
---|---|---|---|
ชนิด: | Non-ล็อค | สายเคเบิล: | หลอดหลวม 900um |
ความยาว: | 1.0 เมตร | เชื่อมต่อ: | LC / UPC |
แสงสูง: | sfp optical transceivers,sfp fiber optic transceiver |

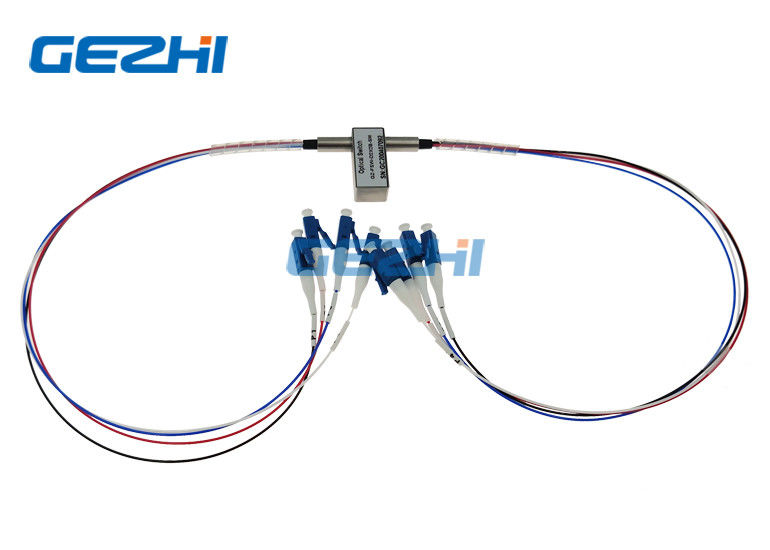

Duplex 2x2 Bypass SM Optical Switches
GEZHI Duplex 2x2 Bypass SM Optical Switches เป็นส่วนประกอบออปติคัล 2 เส้นทางออปติคอลสถานะ
คุณสมบัติ
|
การประยุกต์ใช้งาน
|
สเปค
พารามิเตอร์ | GZ-D2 × 2B | ||
ช่วงความยาวคลื่น | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850/1300 | 1310/1490/1550/1625/1650 |
การสูญเสียการแทรก | เดซิเบล | ประเภท: 1.0 สูงสุด: 1.5 | ประเภท: 1.0 สูงสุด: 1.5 |
การสูญเสียกลับ | เดซิเบล | MM≥30SM≥50 | |
crosstalk | เดซิเบล | MM≥35SM≥55 | |
PDL | เดซิเบล | ≤0.05 | |
WDL | เดซิเบล | ≤0.25 | |
TDL | เดซิเบล | ≤0.25 | |
การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
พาวเวอร์ซัพพลาย | โวลต์ | 3.0 หรือ 5.0 | |
ตลอดชีวิต | ครั้ง | ≥107 | |
สลับเวลา | นางสาว | ≤8 | |
กำลังส่ง | mW | ≤500 | |
อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | |
อุณหภูมิในการจัดเก็บ | ℃ | -40 ~ + 85 | |
น้ำหนัก | ก. | 16 | |
มิติ | มิลลิเมตร | (L) 27.0 × (W) 12.0 × (H) 8.2 ปรับแต่งได้ |
เส้นทางแสง
สถานะหนึ่ง | สถานะที่สอง |
apllication
Pins
ชนิด | สถานะ | นิยามพิน | อำนาจ | การตรวจสอบสภาพ | ||||||
D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
Non-ล็อค |
P1-P3 P1'-P3' |
- | - | - | - | ปิด | เปิด | เปิด | ปิด | |
B |
P1-P4, P2-P3 P1'-P4' P2'-P3' |
V + | - | - | GND | เปิด | ปิด | ปิด | เปิด | |
ล็อค |
P1-P3 P1'-P3' |
- | - | GND | V + | ปิด | เปิด | เปิด | ปิด | |
B | P1-P4, P2-P3 | V + | GND | - | - | เปิด | ปิด | ปิด | เปิด |
มิติ
ข้อมูลการสั่งซื้อ
โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | ความยาวไฟเบอร์ | เชื่อมต่อ |
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1,310 / 1550nm X = อื่น ๆ |
3 = 3V 5 = 5V |
L = ล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = อื่น ๆ |
1 = 1 เมตร 2 = 1.5 เมตร X = อื่น ๆ |
0 = ไม่มี |
