รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | สวิตช์ออปติคอลล็อค | ความยาวคลื่น: | 1260 ~ 1650nm หรือ 850nm |
|---|---|---|---|
| ช่อง: | 1x4 | ประเภทเส้นใย: | โหมดเดียวหรือมัลติโหมด |
| เชื่อมต่อ: | LC / SC / FC / ST (PC หรือ APC) | ใบสมัคร: | การป้องกัน / ฟื้นฟู |
| แสงสูง: | fiber optic switch,optical fiber switch |
||

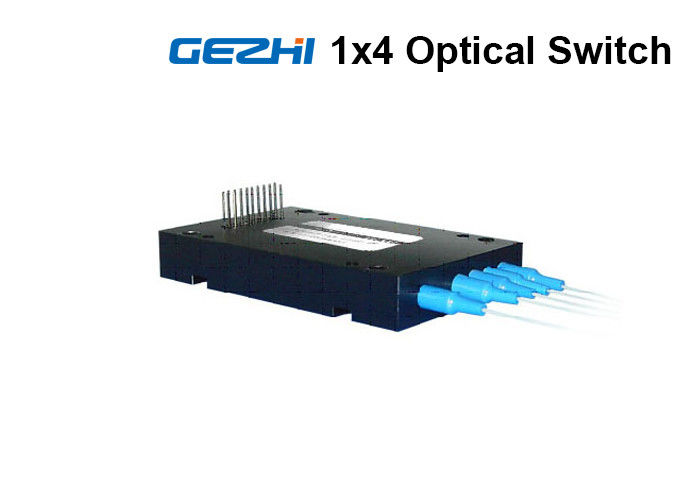

GEZHI Photonics 1x4 Mechanical Optical Switch เชื่อมต่อช่องสัญญาณออปติคัลโดยเปลี่ยนเส้นทางสัญญาณออปติคอลขาเข้าไปยังเส้นใยเอาต์พุตที่เลือก
GEZHI 1x4 Mechanical Optical Switch รองรับความยาวคลื่นทั้งหมดที่ 1260nm ~ 1650nm หรือ Multimode 850nm มีความน่าเชื่อถือสูงเป็นพิเศษการสูญเสียการแทรกต่ำความเร็วในการสลับที่รวดเร็วรวมถึงประสิทธิภาพแบบสองทิศทางสวิตช์ออปติคัลใช้กันอย่างแพร่หลายสำหรับเครือข่ายออปติคอล, การป้องกัน, การป้องกันตัวส่งและตัวรับ, ระบบทดสอบเครือข่ายและเครื่องมือวัด
GEZHI 1 × 4 สวิตช์ออปติคอลเป็นส่วนประกอบที่ใช้งานได้ซึ่งมีความสามารถในการสลับเส้นทางแสงในระบบการส่งผ่านใยแก้วนำแสงใช้สำหรับการตรวจสอบเส้นใยแบบหลายช่องสัญญาณการเลือกแหล่งกำเนิดแสง / เครื่องตรวจจับหลายช่องและการป้องกันเส้นทางใยแก้วนำแสงเป็นต้นนอกจากนี้ยังใช้ในระบบทดสอบใยแก้วนำแสงสำหรับใยแก้วนำแสงและการทดสอบส่วนประกอบกลางแจ้ง การทดสอบสายเคเบิลและระบบตรวจสอบเซ็นเซอร์ออปติคอลแบบหลายจุด
คุณสมบัติ
สเปค
| พารามิเตอร์ | หน่วย | GZ-FSW-1 × 4 | |
| ช่วงความยาวคลื่น | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| ทดสอบความยาวคลื่น | นาโนเมตร | 850/1300 | 1310/1550 |
| การสูญเสียการแทรก | เดซิเบล | ประเภท: 1.3 สูงสุด: 1.5 | |
| การสูญเสียกลับ | เดซิเบล | MM ≥ 30 SM ≥ 50 | |
| crosstalk | เดซิเบล | MM ≥ 35 SM ≥ 55 | |
| PDL | เดซิเบล | ≤ 0.15 | |
| WDL | เดซิเบล | ≤ 0.35 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.05 | |
| พาวเวอร์ซัพพลาย | V | 5.0 ± 5% | |
| ความทนทาน | รอบ | ≥ 10 ล้าน | |
| เปลี่ยนเวลา | นางสาว | ≤8 | |
| พลังงานแสง | mW | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ~ +70 | |
| อุณหภูมิในการจัดเก็บ | ℃ | -40 ~ +85 | |
| ความชื้นสัมพัทธ์ | % | 5 ~ 95 | |
| มิติ | มิลลิเมตร | (L) 90 × (W) 58 × (H) 14 ± 0.2 | (L) 95 × (W) 76 × (H) 14 ± 0.2 |
1x4 Optical Switch - การกำหนดค่า PIN
| หมายเลขพิน | ชื่อสัญญาณ | I / O | ลักษณะ |
| 1 | D0 | อินพุต | บิตการเลือกช่อง 0 |
| 2 | D1 | อินพุต | บิตการเลือกช่อง 1 |
| 3 | NA | ||
| 4 | NA | ||
| 5 | / EN | อินพุต | เปิดใช้งานการเลือกช่อง |
| 6 | NA | ||
| 7 | VCC | อินพุต | 5.0 ± 5% VDC พาวเวอร์ซัพพลาย (สูงสุด 150mA) |
| 8 | GND | อินพุต | พื้น |
| 9 | NA | ||
| 10 | NA | ||
| 11 | NA | ||
| 12 | NA | ||
| 13 | S0 | เอาท์พุต | เปลี่ยนสถานะเอาต์พุตบิต 0 |
| 14 | S1 | เอาท์พุต | เปลี่ยนสถานะเอาต์พุตบิต 1 |
| 15 | NA | ||
| 16 | NA | ||
| 17 | NA | ||
| 18 | NA | ||
| 19 | NA | ||
| 20 | NA |
สวิตช์ออปติคัล 1x4 - การเลือกช่องสัญญาณที่สอดคล้องกับสถานะสวิตช์
| อินพุต | Active Channel | เอาท์พุต | |||
| / EN | D1 | D0 | S1 | S0 | |
| 0 | 0 | 0 | COM → 1 | 0 | 0 |
| 0 | 0 | 1 | COM → 2 | 0 | 1 |
| 0 | 1 | 0 | COM → 3 | 1 | 0 |
| 0 | 1 | 1 | COM → 4 | 1 | 1 |
| 1 | x | x | ถือ | ถือ | ถือ |
สวิตช์ออปติคัล 1x4 - เส้นทางแสง
ข้อมูลการสั่งซื้อ
| โหมด | ความยาวคลื่น | ประเภทสวิตช์ | ประเภทแรงดันไฟฟ้า | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | ความยาวไฟเบอร์ | เชื่อมต่อ |
| S = SM M = มม |
85 = 850nm 13 = 1310nm 14 = 1490nm 15 = 1550nm 162 = 1625 นาโนเมตร 165 = 1650nm 13/15 = 1,310 / 1550nm |
L = การล็อค X = อื่น ๆ |
3 = 5V 5 = 12V |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um; 20 = 2.0mm 30 = 3.0mm X = อื่น ๆ |
05 = 0.5 10 = 1.0m 15 = 1.5 เมตร X = อื่น ๆ |
O = ไม่มี 1 = เอฟซี 2 = SC 3 = ST 4 = LC |
