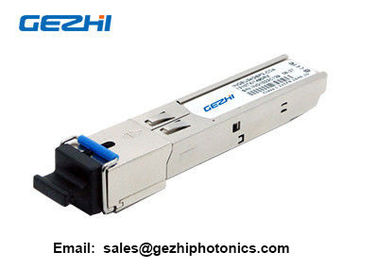

GPON OLT SFP transceiver Uplink 2.5G/ Downlink 1.25G , Class C+ , SC/UPC

GPON OLT ตัวรับส่งสัญญาณ SFP อัปลิงค์ 2.5G / Downlink 1.25G, Class C +, SC / UPC

คุณสมบัติของสินค้า:

• ชุดประกอบไฟเบอร์ออปติกแสงแบบสองทิศทางในตัว
• ตัวรับ APD / TIA Burst-mode 1310nm และ 1490nm
• เครื่องส่งสัญญาณเลเซอร์ DFB อย่างต่อเนื่อง (พร้อม WDM)
• แพคเกจเมทัลลิ SFP
• อุณหภูมิใช้งาน -40 ถึง 85 oC
• รองรับอินเตอร์เฟซแบบออพติคอล SC แบบช่องเดียว
• Hot-pluggable
• + 3.3V แหล่งจ่ายไฟเดียว
• การใช้พลังงานต่ำ
• เวลาในการตกตะกอนอย่างรวดเร็วด้วยการสร้างภูมิคุ้มกันต่อสตรีมของ CID ที่ยาวนาน
• ฟังก์ชั่นการบีบเวลายาม
• การตรวจสอบพลังงานออปติคอลโหมดระเบิดแบบดิจิตอล
• อินพุตและเอาต์พุตข้อมูลที่เข้ากันได้ของ LVPECL
• การควบคุมการรีเซ็ตตัวรับ LVTTL
• ตัวบ่งชี้ burst-power-detect ตัวรับ LVTTL
• มาตรฐานความปลอดภัยตาเลเซอร์ Class 1
• คุณสมบัติ EMI และ EMC ที่ยอดเยี่ยม
• ฟังก์ชั่นการป้องกัน ESD
• เป็นไปตามมาตรฐาน RoHs

การใช้งาน:

ตัวรับส่งสัญญาณแสงสำหรับเครือข่ายออปติคอลที่มีความสามารถ Gigabit (GPON) Class B + OLT

มาตรฐาน:

ITU-T G.984.2 คลาส B +
ข้อตกลง Transceiver MultiSource แบบฟอร์มปัจจัยขนาดเล็กที่เสียบได้ (SFP) 5 กรกฎาคม 2000

รายละเอียด:

The GEZHI GPON OLT Transceiver is designed for Gigabit-capable Passive Optical Network (GPON ) transmission. ตัวรับส่งสัญญาณ GEZHI GPON OLT ได้รับการออกแบบมาสำหรับการส่งผ่านเครือข่ายแบบพาสซีฟที่มีความสามารถระดับกิกะบิต The module incorporates 1490nm DFB continuous-mode transmitter and 1310nm burst-mode APD receiver. โมดูลประกอบด้วยเครื่องส่งสัญญาณโหมดต่อเนื่อง 1490nm DFB และตัวรับสัญญาณ APD โหมดระเบิด 1310nm

The transmitter section uses a high efficience 1490nm DFB laser and an integrated laser driver which is desigened to be class-1 eye safty under any single fault. ส่วนเครื่องส่งใช้เลเซอร์ประสิทธิภาพสูง 1490nm DFB และเลเซอร์ไดรฟ์เวอร์แบบบูรณาการซึ่งได้รับการออกแบบให้มีความปลอดภัยต่อสายตาระดับ class-1 ภายใต้ความผิดปกติใด ๆ The laser driver includes APC and temperature compensation functions, which are used for keeping the launch optical power and extinction ratio constant over temperature and aging. ไดรเวอร์เลเซอร์มีฟังก์ชัน APC และการชดเชยอุณหภูมิซึ่งใช้ในการรักษาอัตราพลังงานแสงและอัตราส่วนการสูญเสียให้คงที่ตลอดอุณหภูมิและอายุ

The receiver section uses an integrated APD detector and burst mode preamplifier mounted together. ส่วนของตัวรับสัญญาณใช้ตัวตรวจจับ APD ในตัวและตัวกระจายสัญญาณ preamplifier ของโหมดเชื่อมต่อเข้าด้วยกัน To provide fast settling time with immunity to long streams of Consecutive Identical Digits(CID), the receiver requires a reset signal provided by the media access controller(MAC). เพื่อให้เวลาในการตกตะกอนอย่างรวดเร็วด้วยการสร้างภูมิคุ้มกันต่อสตรีมที่ต่อเนื่องของ Digit Identical Digits (CID) ที่ยาวผู้รับจะต้องมีสัญญาณรีเซ็ตจากตัวควบคุมการเข้าถึงสื่อ (MAC) The receiver has fast SD function,the rising time is about 5ns, when reset signal arrived, the SD signal will be turned to low, and the noise in the guard time will be squelched. ตัวรับสัญญาณมีฟังก์ชั่น SD ที่รวดเร็วเวลาที่เพิ่มขึ้นประมาณ 5ns เมื่อรีเซ็ตสัญญาณที่มาถึงสัญญาณ SD จะเปลี่ยนเป็นต่ำและเสียงรบกวนในเวลาป้องกันจะลดลง

The receiver includes digitalized burst mode optical power monitoring function, which converses any of a received ONU optical power directly in digital, with a Trigger input from system. เครื่องรับประกอบด้วยฟังก์ชั่นตรวจสอบพลังงานออปติคอลโหมดระเบิดซึ่งแปลงพลังงานออปติคอล ONU ที่ได้รับเป็นดิจิตอลโดยตรงด้วยอินพุตทริกเกอร์จากระบบ When rising edge of Trigger detected, the DDM processor starts a burst optical power conversion, the digital result is available via DDM interface after Burst Optical Power Conversion Time. เมื่อตรวจพบขอบที่เพิ่มขึ้นของทริกเกอร์โปรเซสเซอร์ DDM จะเริ่มการแปลงพลังงานออพติคอลต่อเนื่องผลดิจิตอลจะพร้อมใช้งานผ่านอินเทอร์เฟซ DDM หลังจากเวลาการแปลงพลังงานของออปติคัล Burst Trigger pulse width should be more than Burst Optical Power Conversion Holding Time. ความกว้างพัลส์ของทริกเกอร์ควรมากกว่าเวลาการถือครองการแปลงกำลังทางแสงของระเบิด

WDM coupler ในตัวสามารถแยกแสงอินพุต 1310nm จากแสงเอาต์พุต 1490nm

แพ็คเกจโลหะรับประกันคุณสมบัติ EMI และ EMC ที่ยอดเยี่ยมซึ่งสอดคล้องกับมาตรฐานสากลที่เกี่ยวข้องทั้งหมด
