รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อผลิตภัณฑ์: | สวิตช์ออปติคัลเชิงกล | ความยาวคลื่น: | 1260 ~ 1650nm |
---|---|---|---|
ช่อง: | 2x4 (ดูเพล็กซ์ 1x2) | ประเภทการควบคุม: | ล็อคหรือไม่ล็อค |
เชื่อมต่อ: | LC / SC / FC / ST (PC หรือ APC) | ใบสมัคร: | ไฟเบอร์เซนเซอร์ |
แสงสูง: | fiber optic switch,optical switch module |

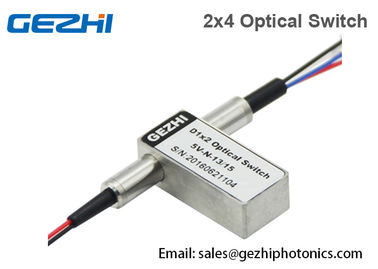

GEZHI Photonics dual 1x2 (2x4)สวิตช์ไฟเบอร์ออปติก เทียบเท่ากับสวิตช์ไฟเบอร์ออปติก 1x2 ตัวเดียวสองตัวในสวิตช์เดียวที่เปลี่ยนสถานะพร้อมกัน (ไม่สามารถเปลี่ยนได้อย่างอิสระ)
คู่ 1x2 (2x4)สวิตช์ไฟเบอร์ออปติกเชื่อมต่อช่องสัญญาณออปติคอลโดยเปลี่ยนเส้นทางสัญญาณออปติคอลขาเข้าไปยังเส้นใยเอาต์พุตที่เลือกGEZHI Photonics Switch มีความน่าเชื่อถือสูงเป็นพิเศษและความเร็วในการสลับที่รวดเร็วรวมถึงประสิทธิภาพแบบสองทิศทางสวิตช์ไฟเบอร์ออปติก MS เป็นโซลูชันการสลับที่แท้จริงสำหรับแอปพลิเคชันเครือข่ายออปติคัล
คุณสมบัติ
ใบสมัคร
สเปค
พารามิเตอร์ |
GZ-D1 × 2 | ||
ช่วงความยาวคลื่น | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850/1300 | 1310/1490/1550/1625/1650 |
การสูญเสียการแทรก | เดซิเบล | ประเภท: 1.0 สูงสุด: 1.5 | ประเภท: 1.0 สูงสุด: 1.5 |
การสูญเสียกลับ | เดซิเบล | MM≥30SM≥50 | |
crosstalk | เดซิเบล | MM≥35SM≥55 | |
PDL | เดซิเบล | ≤0.05 | |
WDL | เดซิเบล | ≤0.25 | |
TDL | เดซิเบล | ≤0.25 | |
การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
พาวเวอร์ซัพพลาย | โวลต์ | 3.0 หรือ 5.0 | |
ตลอดชีวิต | ครั้ง | ≥107 | |
สลับเวลา | นางสาว | ≤8 | |
กำลังส่ง | mW | ≤500 | |
อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | |
อุณหภูมิในการจัดเก็บ | ℃ | -40 ~ + 85 | |
น้ำหนัก | ก. | 16 | |
มิติ | มิลลิเมตร | (L) × 27.0 (W) × 12.0 (H) 8.2 |
Pins
ชนิด | สถานะ | เส้นทางแสง | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
D1 × 2 | พิน 1 | พิน 5 | พิน 6 | พิน 10 | ปักหมุด 2-3 | ปักหมุด 3-4 | พิน 7-8 | พิน 8-9 | ||
ล็อค | P1-P2 | - | - | GND | V + | ปิด | เปิด | เปิด | ปิด | |
P1'-P2' | ||||||||||
B | P1-P3 | V + | GND | - | - | เปิด | ปิด | ปิด | เปิด | |
P1'-P3' | ||||||||||
Non-ล็อค | P1-P2 | - | - | - | - | ปิด | เปิด | เปิด | ปิด | |
P1'-P2' | ||||||||||
B | P1-P3 | V + | - | - | GND | เปิด | ปิด | ปิด | เปิด | |
P1'-P3' |
เส้นทางแสง
สถานะก | สถานะ B |
|
|
มิติ
ข้อมูลการสั่งซื้อ
โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | ความยาวไฟเบอร์ | เชื่อมต่อ |
S = SM |
85 = 850nm |
3 = 3V |
L = ล็อค |
5 = 50/125 |
25 = 250um |
1 = 1 เมตร |
0 = ไม่มี |
