8 Channels Dense Wave Division Multiplexer For Bi - Directional Data Transmission

ประเภทฟิลเตอร์มาตรฐาน GEZHI ผลิตภัณฑ์ DWDM Mux Demux ให้ความยาวคลื่นสูงสุด 48 การมัลติเพล็กซ์บนเส้นใยเดี่ยวในขณะที่ซีรีส์ AWG เรามีช่องมากถึง 96 ช่องพร้อมโมดูล 50G AWG ที่ C-Bandประเภทแพ็คเกจ DWDM Mux / Demux มาตรฐานประกอบด้วย: แพ็คเกจกล่อง ABS, กล่องโลหะพิเศษ, LGX pakcage และชั้นวาง 19 นิ้ว 1U

GEZHI AWG DWDM ใช้เทคโนโลยีระนาบซิลิกาบนซิลิคอนชิป AWG GEZHI Photonics ที่ใช้สำหรับ DWDM Mux / Demux มีเป้าหมายสำหรับแอพพลิเคชั่น Long-Haul, Metro และ access ซึ่งประสิทธิภาพออปติคอลที่โดดเด่นและต้นทุนต่ำเป็นสิ่งสำคัญยิ่ง

ตะแกรงท่อนำคลื่น Athermal Arrayed (AAWG) คุณสมบัติของโมดูล DWDM ของการออกแบบบรรจุภัณฑ์ที่มีความร้อนไม่จำเป็นต้องใช้พลังงานไฟฟ้าซอฟต์แวร์หรือการควบคุมอุณหภูมิ

ตะแกรงท่อนำคลื่นความร้อน (TAWG)โมดูล DWDM ได้รับการออกแบบมาเพื่อใช้ภายในระบบ DWDM รุ่น C-bandเพื่อลดการกระจายพลังงานของอุปกรณ์ในสภาพแวดล้อมที่แตกต่างกันแพคเกจ AWG ได้รับการออกแบบพิเศษโดยเลือกใช้พลาสติกความร้อนที่เชื่อถือได้และมีการนำความร้อนต่ำและอุณหภูมิในการทำงานของ AWG จะถูกควบคุมโดยใช้ฮีตเตอร์ต้านทานฟอยล์หรือ Peltier TEC พร้อมเซ็นเซอร์อุณหภูมิเทอร์มิสเตอร์

ระยะห่างของช่องสัญญาณสำหรับ DWDM คือ 1.6 / 0.8 / 0.4 นาโนเมตร (กริด 200GHz / 100 GHz / 50 GHz)ระยะห่างของช่องสัญญาณขนาดเล็กนี้ช่วยให้สามารถส่งข้อมูลได้มากขึ้นพร้อมกัน

พอร์ตทั่วไป:

• มีตัวเชื่อมต่อ LC, SC, ST และ FC

พอร์ตจอภาพ B:

• เชื่อมต่ออุปกรณ์การวัด / การตรวจสอบเช่นมิเตอร์ไฟฟ้าหรือเครื่องวิเคราะห์เครือข่ายเข้ากับเอาต์พุตของโมดูลเมื่อตรวจสอบเสร็จแล้วให้ถอดเครื่องมือออกและเครือข่ายจะไม่ถูกรบกวน
• มีตัวเชื่อมต่อ LC, SC, ST และ FC
• เปอร์เซ็นต์การแตะคือ 5% เป็นค่าเริ่มต้น 1% 2% 3% หรือ 10% ตามคำขอ

พอร์ต C Express:

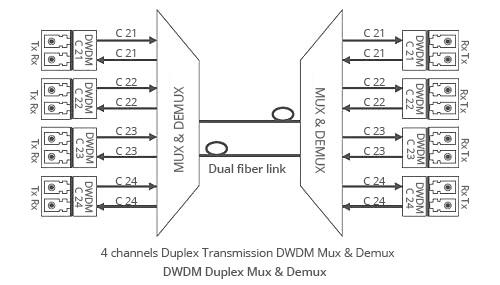

• เปิดใช้งานการเรียงซ้อนของโมดูล DWDM mux / demux สองโมดูลโดยเพิ่มความจุช่องสัญญาณเป็นสองเท่าบนลิงก์ไฟเบอร์ทั่วไป
• การแยกน้อยกว่า 15dB เป็นค่าเริ่มต้น 16dB ~ 40dB ตามคำขอ
• มีตัวเชื่อมต่อ LC, SC, ST และ FC

D พอร์ตมาตรฐาน 1310 นาโนเมตร:

• อนุญาตให้ส่งสัญญาณ 1310nm แบบเดิมกล่าวคือสามารถพกพาเลนส์ LR, เลนส์ LX เป็นต้น
• มีตัวเชื่อมต่อ LC, SC, ST และ FC

พอร์ต E Mux / Demux สำหรับช่อง ITU-Grid เฉพาะ:

• มีตัวเชื่อมต่อ LC, SC, ST และ FC

หมายเหตุ: โปรดทราบว่าภาพวาดที่แสดงที่นี่จะแสดงเฉพาะขนาดและไม่ได้กำหนดค่าเฉพาะของโมดูล
