2x2B Opto - Mechanical Fiber Optical Switches Optical Bypass Switch

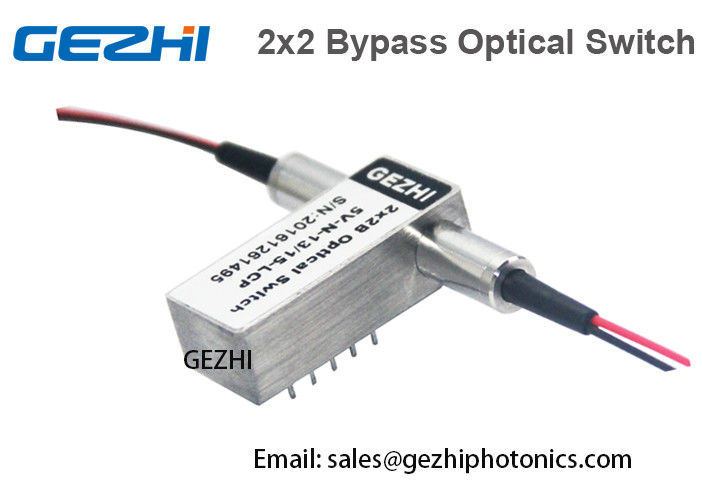

ภาพใหญ่ : 2x2B Opto - Mechanical Fiber Optical Switches Optical Bypass Switch

รายละเอียดสินค้า:

Place of Origin:	China
ชื่อแบรนด์:	GEZHI or OEM
ได้รับการรับรอง:	CE/FCC/RoHS/TUV/UL
Model Number:	GZ-Optical Bypass Switch

การชำระเงิน:

Minimum Order Quantity:	1
ราคา:	Get Latest Price
Packaging Details:	2pcs in a foam with paper Box
Delivery Time:	2~7working days
Supply Ability:	60000pcs per month

ติดต่อ

รายละเอียดสินค้า

ชื่อผลิตภัณฑ์:	สวิตช์ออปติคอล 2x2B	ความยาวคลื่น:	1310 / 1550nm
ช่อง:	2X2	ประเภทการควบคุม:	ล็อคหรือไม่ล็อค
เชื่อมต่อ:	LC / SC / FC / ST (PC หรือ APC)	ใบสมัคร:	OXC
แสงสูง:	fiber optic switch , optical fiber switch

Optical Bypass Switch 2x2B Opto-Mechanical Fiber Optical Switches

ออปโตเครื่องกล 2x2B สองทิศทาง Fiber Optic Switch เชื่อมต่อช่องแสง โดยการเปลี่ยนเส้นทางสัญญาณออปติคอล 2 ขาเข้าเป็นเส้นใยเอาต์พุต 2 เส้น.

GEZHI Photonics นำเสนอสวิตช์ไฟเบอร์ออปติกออปโต - เครื่องกลประสิทธิภาพสูงในราคาประหยัดที่สุดสวิตช์ไฟเบอร์ออปติกเชิงกลของเราได้รับการทดสอบภายใน บริษัท ก่อนจัดส่งเพื่อรับประกันว่าจะมาถึงในสภาพร่างกายและการทำงานที่สมบูรณ์แบบการกำหนดค่าในปัจจุบันรวมถึง1x1, 1x2, 1x4, 1x8, 2x2, 2x2A, 2x2B และ 2x2BA รวมทั้ง Dual 2x2 และ Dual 2x2 Bypassการกำหนดค่าสำหรับเส้นใยโหมดเดียวหรือหลายโหมดสำหรับข้อมูลเพิ่มเติมเกี่ยวกับสวิตช์ไฟเบอร์ออปติกออปโปโปรดส่งอีเมลsales@gezhiphotonics.com .

คุณสมบัติ

การออกแบบที่กะทัดรัดขนาดเล็ก
เวลาเปลี่ยนสั้น
การบิดเบือนแสงต่ำ
การพูดคุยข้ามต่ำการสูญเสียการแทรกต่ำ
ช่วงความยาวคลื่นที่ใช้งานได้กว้าง
แพคเกจปิดผนึก
มีเสถียรภาพและเชื่อถือได้สูง
ปราศจากอีพ็อกซี่บนเส้นทางออปติคอล
โหมดเดี่ยวหรือโหมดมัลติเป็นตัวเลือก
Fail-Safe Latching และ Non-latching

การประยุกต์ใช้งาน

การสลับเครือข่าย
R&D ในห้องปฏิบัติการ
เซ็นเซอร์ไฟเบอร์
การบล็อกช่อง
การตรวจสอบระบบ
การบล็อกช่อง
การรวมโมดูลและระบบ
เครือข่ายมหานคร
การป้องกันและฟื้นฟูเครือข่าย
เครื่องมือวัดการทดสอบและการวัด

ข้อมูลจำเพาะ

พารามิเตอร์	มัลติ	สถานะโสด	หน่วย
ช่วงความยาวคลื่น	650 ～ 1310	1260 ～ 1670	นาโนเมตร
การทดสอบความยาวคลื่น	650/780/850/980/1064/1310	1310/1490/1550/1625/1650	นาโนเมตร
การสูญเสียการแทรก	ประเภท: 0.6, สูงสุด: 1.0	ประเภท: 0.5, สูงสุด: 0.8	เดซิเบล
การสูญเสียกลับ	≥ 30	≥ 50	เดซิเบล
crosstalk	≥ 35	≥ 50	เดซิเบล
PDL	≤ 0.05		เดซิเบล
WDL	≤ 0.25		เดซิเบล
TDL	≤ 0.25		เดซิเบล
การทำซ้ำ	≤± 0.02		เดซิเบล
แหล่งจ่ายไฟ	3.0 หรือ 5.0		โวลต์
ตลอดชีวิต	≥ 10⁷		วงจร
สลับเวลา	≤ 8		นางสาว
กำลังส่ง	≤ 500		mW
อุณหภูมิในการทำงาน	-40 ～ +85		℃
อุณหภูมิในการจัดเก็บ	-40 ～ +85		℃
น้ำหนัก	16		ก.
มิติ	(ล) 27 x (ก) 12.6 x (ส) 8.5 (± 0.2)		มิลลิเมตร

บันทึก:
1. พารามิเตอร์ทั้งหมดสำหรับอุปกรณ์ที่ไม่มีตัวเชื่อมต่อ
2. ข้อกำหนดพิเศษสามารถปรับแต่งตามความต้องการของลูกค้า

เส้นทางแสง

Fs OSW-2x2-1.jpg

ขนาดทางกล (หน่วย: มม.)

Fs OSW-2x2B.jpg

ข้อกำหนดการขับขี่ด้วยไฟฟ้า

เส้นทางแสง		ไดรฟ์ไฟฟ้า				สถานะเซนเซอร์
2x2B		1	5	6	10	3-4,7-8	2-3,8-9
ล็อค	P1-P3	N / A	N / A	GND	+ 5V	เปิด	ปิด
ล็อค	P1-P4 / P2-P3	+ 5V	GND	N / A	N / A	ปิด	เปิด
ไม่ล็อค	P1-P3	N / A	N / A	N / A	N / A	เปิด	ปิด
ไม่ล็อค	P1-P4 / P2-P3	+ 5V	N / A	N / A	GND	ปิด	เปิด

แผนภาพการทำงาน

สเปค	แรงดันไฟฟ้า	ปัจจุบัน	ตัวต้านทาน
5V Latching	4.5 ~ 5.5	36 ~ 44mA	125Ω
5V ไม่ล็อค	4.5 ~ 5.5	26 ~ 32mA	175Ω
3V ล็อค	2.7 ~ 3.3	54 ~ 66mA	50Ω
3V ไม่ล็อค	2.7 ~ 3.3	39 ~ 47mA	70Ω

ข้อมูลการสั่งซื้อ: FSW-2x2B － A － B － C － D － E － F － G

GEZHI Photonics นำเสนอสวิตช์ออปติคัลที่ออกแบบมาเฉพาะเพื่อตอบสนองการควบคุมพิเศษและการใช้งานนอกจากนี้ GEZHI Photonics ยังมีชุดประกอบแบบโมดูลาร์ที่รวมส่วนประกอบอื่น ๆ เพื่อสร้างโมดูลหรือระบบย่อยที่มีฟังก์ชันเต็มรูปแบบสอบถามรายละเอียดได้ที่ GEZHI Photonics ที่sales@gezhiphotonics.com .

คำถาม:

1. จำนวนพอร์ตสวิตชิ่ง: 1, 2, 3, 4, 8 หรือ 12
2. คุณใช้ความยาวคลื่นใด?
3. คุณใช้แกน / หุ้มขนาดใด?
4. คุณต้องการตัวเชื่อมต่อประเภทใด?
5. เส้นใยควรยาวแค่ไหน?แจ็คเก็ตขนาดไหน?
6. มีข้อกำหนดพิเศษอื่น ๆ อีกหรือไม่?

	B	ค	D	E	F	G
โหมด	ความยาวคลื่น	แรงดันไฟฟ้า	รูปแบบการควบคุม	เส้นผ่านศูนย์กลางของเส้นใย	ความยาวไฟเบอร์	เชื่อมต่อ
SM: 9 / 125um	85: 850 นาโนเมตร	3: 3V	L: การล็อค	25: 250um	05: 0.5 ม	OO: ไม่มี
M5: 50 / 125um	13: 1310 นาโนเมตร	5: 5V	N: ไม่ล็อค	90: 900um	10: 1.0 ม	FP: เอฟซี / พีซี
M6: 62.5 / 125um	14: 1490 นาโนเมตร	S: พิเศษ	S: พิเศษ	20: 2.0 มม	15: 1.5 ม	FA: FC / APC
S: พิเศษ	15: 1550 นาโนเมตร			30: 3.0 มม	S: พิเศษ	SP: SC / พีซี
	162: 1625 นาโนเมตร			S: พิเศษ		SA: SC / APC
	165: 1650 นาโนเมตร					แผ่นเสียง: LC / PC
	13/15: 1310/1550 นาโนเมตร					LA: LC / APC
	S: พิเศษ					S: พิเศษ

ตัวอย่างเช่น FSW-2x2B － M6－13－5 － L － S － 15 － FP
